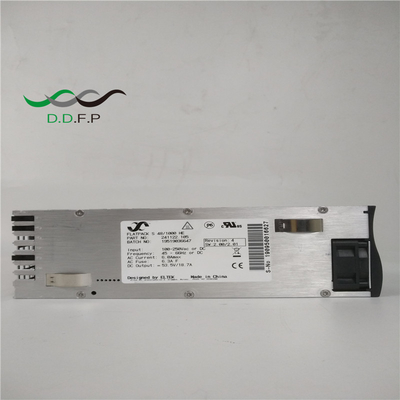

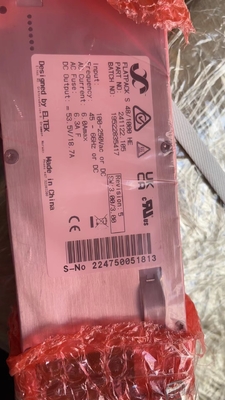

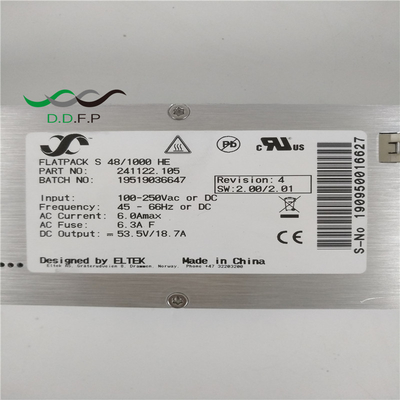

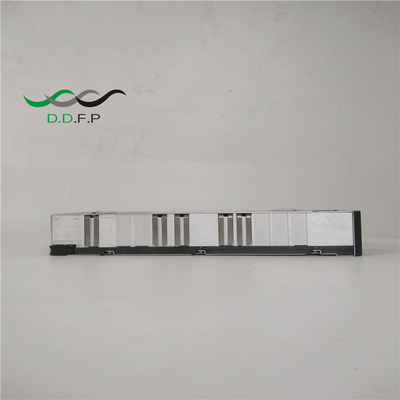

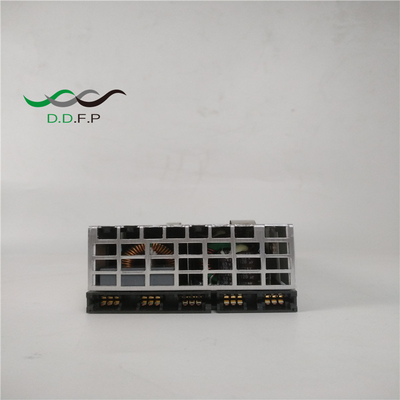

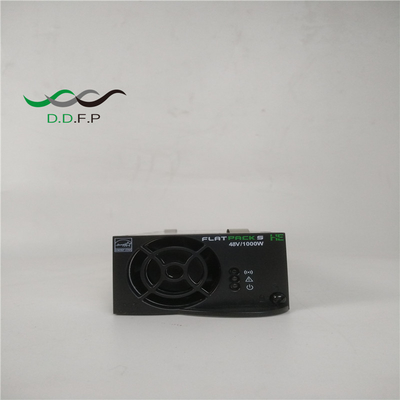

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 Para el CTOS0301.XXX

Modulo rectificador Eltek Flatpack S 48/1000 HE de 48V 1000W (P/N: 241122.105) para el CTOS0301.XXX


Los rectificadores Flatpack S incorporan especificaciones de telecomunicaciones, alta eficiencia, protección de la salida

y alta potencia en una caja pequeña de 217 mm de profundidad.

con controlador Smartpack S y distribución de batería y carga, los rectificadores Flatpack S cubren de 2 a 5,4 kW

aplicaciones que utilizan un espacio mínimo, menos de 6 litros y baja disipación de calor

Para una mayor capacidad, también está disponible un sistema de 2U con una capacidad de 9 kW.


Aplicación:

TELECOM ¥ móvil / inalámbrico

· Estaciones base de radio/celular

SITOS

· LTE / 4G / WIMAX

· ANTENA distribuida

Los sistemas

· Microondas

· Banda ancha

TELECOM - Fijo

· SERVICIOS TELÉFONICOS /

Los demás

· FIBRA ÓTICA / FTTX

· Microondas

· CABLE

· Banda ancha


Parámetros:

Modelo
Número de la parte	241122.105		241122.125
Datos de entrada
Voltado (nominal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Voltagem (rango de funcionamiento)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
Corriente (máxima) @ entrada nominal, carga completa		5.9 ARMS	9.9 ARMS
Frecuencia		45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Factor de potencia		> 0,99 a una carga igual o superior al 50%
Protección		Fusiles en L & N, Varistor, apagado cuando la tensión de entrada está fuera del rango de funcionamiento
DATOS de salida
Voltado (por defecto)		53.5 VDC
Válvula de tensión (rango regulable)		43.5 a 57.6 VDC
Potencia (máxima) @ entrada nominal		1000 W	de una potencia superior a 1800 W
Potencia @ 85 VAC		Cubiertas	700 W2)
Corriente (máxima) @ entrada nominal		20Los datos de las emisiones de gases de efecto invernadero y los datos de las emisiones de gases de efecto invernadero y los datos de las emisiones de gases de efecto invernadero y los datos de las emisiones de gases de efecto invernadero y los datos de las emisiones de gases de efecto invernadero y los datos de las emisiones de gases de efecto invernadero.
Tiempo de espera, potencia de salida máxima		> 20 ms; tensión de salida > 41 VDC > 10 ms; tensión de salida > 42 VDC
Compartición de corriente (10 - 100% de carga)		± 5% de la corriente máxima de 10 a 100% de carga
Regulación de la tensión estática (10 - 100% de carga)		± 0,5%
Regulación del voltaje dinámico		± 5,0% para variaciones de carga del 10-90% o del 90-10%, tiempo de regulación < 50 ms
La corriente		< 150 mVPP, ancho de banda de 30 MHz
Protección		ORing FET, prueba de cortocircuito, protección contra altas temperaturas, apagado por sobre tensión
Otras especificaciones
Eficiencia		95.5 %	96 por ciento
El aislamiento		4.0 kVDC - entrada a salida, 2,5 kVDC - entrada a tierra, 710 VDC - salida a tierra	5.0 kVDC - entrada a salida, 2,5 kVDC - entrada a tierra, 710 VDC - salida a tierra
Alarmas: LED rojo		Apagado de voltaje de entrada bajo/alto, apagado de temperatura alta/baja, rectificador Fallo, apagado por sobrevolución en la salida, fallo del ventilador, alarma de baja tensión de salida, CAN fallo del bus
Advertencias: LED amarillo		Rectificador en modo de reducción de potencia, límite de corriente de salida remota activado, voltaje de entrada fuera del rango, parpadeo en sobrevoltaje, pérdida de comunicación CAN con el controlador
Funcionamiento normal: LED verde
El número de puntos de referencia de las unidades de control de velocidad (Telcordia SR-332 Iss.I)		>315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C)
Temperatura de funcionamiento (5-95% RH n.seg. zumbido)		-40 a + 85 °C [-40 a + 185 °F] -40 a + 85 °C [-40 a + 185 °F]
Potencia de salida máxima por encima de temp / a		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
Temperatura de almacenamiento		-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH no condensante
Alturas		Se trata de un proyecto de investigación de la Unión Europea.
Dimensiones [WxHxD] / Peso		72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ′′) / < 850 g (1,9 lbs)
Normas de diseño
Seguridad eléctrica	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
CEM	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019 El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V. Las emisiones de gases de efecto invernadero y de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero y de gases de efecto invernadero.2.1.1, FCC CFR47 parte 15B:2020 (partes de)
Marítimo	DNVGL-CG-03393) y otros productos y servicios
Medio ambiente	ETSI EN 300 019: 2- 1 (clase 1.2) y 2-2 (clase 2.3) Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20162Otros trabajos condiciones según la cláusula 4 de la norma IEC 62040-5-3:20163, debe ser informado El número de equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo de los equipos de ensayo y de ensayo.2018

                                                          * Flatpack S 1U con 2R disponible *








Soluciones
Proporcionamos soluciones completas incluyendo inspección del sitio, proponemos un plan profesional de acuerdo con la solicitud del cliente, soporte técnico,Servicio de mantenimiento y mantenimiento para empresas de telecomunicaciones dentro y fuera de ChinaTenemos un equipo competente y una red de socios de confianza en todo el mundo.

Preguntas frecuentes:
1¿Cómo se controla la calidad?
R:Todos los productos antes del envío son escenarios de uso simulados, carga y carga completa y prueba de distribución de corriente para garantizar la calidad del producto.

2¿Cuál es su cantidad mínima de pedido?
R: No existe una cantidad mínima de pedido, y también se puede hacer una. La única diferencia es el precio y el horario.

3¿Puede presentar su compañía?
R: Me siento muy honrado. Le enviaré el documento de introducción de la empresa más adelante para darle una introducción más completa y directa a la información de nuestra empresa.

4¿Cuáles son las ventajas de su empresa?
R:Inventario adecuado y garantía de suministro para la renovación posterior del suministro, proporcionado de manera flexible de acuerdo con las diferentes necesidades de los clientes, proporcionando diferentes soluciones.

5¿Puedo enviar muestras? ¿Me lo reportan junto con el precio?
R: Puede enviar muestras, las muestras están sujetas a un gran orgullo, y el flete debe ser soportado por usted.

6¿Cómo se enfrenta su empresa al problema de la calidad?
R: Nuestra empresa ha estado haciendo esta industria por casi 10 años. Ya ha tenido cierta reputación. Lo analizaremos cuidadosamente. Si es realmente nuestro problema de calidad,Usted puede estar seguro de que va a hacer las cosas de acuerdo con el acuerdo del contrato y nunca te dejará tener ninguna después de las preocupaciones, nuestro equipo de servicio estará encantado de servirle.

7 Noel sombrero a- ¿ Qué?¿ Y la calidad?
A: 100% original con paquete nuevo. Probaremos cada artículo antes de enviar para asegurarnos de que cada artículo sea de buena calidad.
8 H.¿ Cuántos meses de garantía?
A: 1 año de garantía de calidad
9¿ Qué hacer con productos de calidad inferior?
R: Los bienes pueden ser enviados por correo con nuestro cargo de tarifa postal para cualquier producto de mala calidad dentro del tiempo de garantía.
