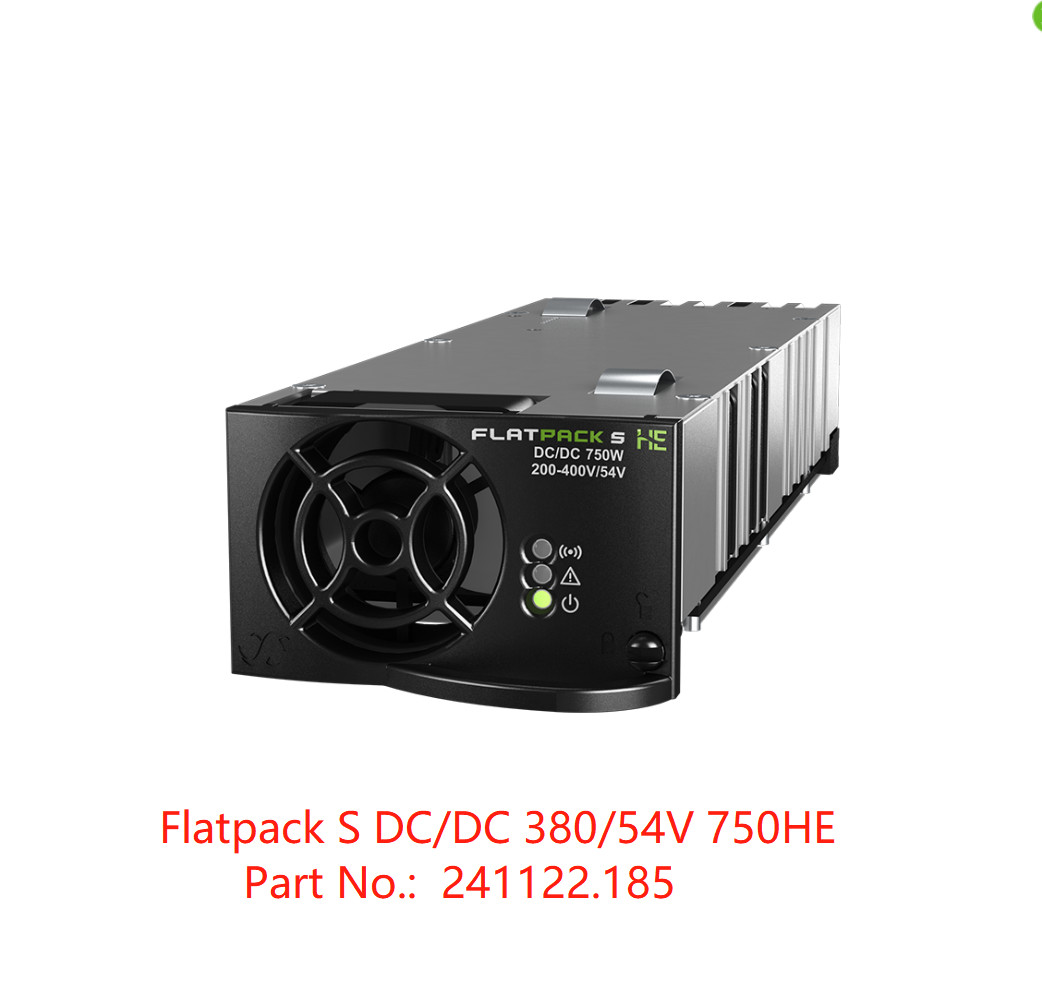

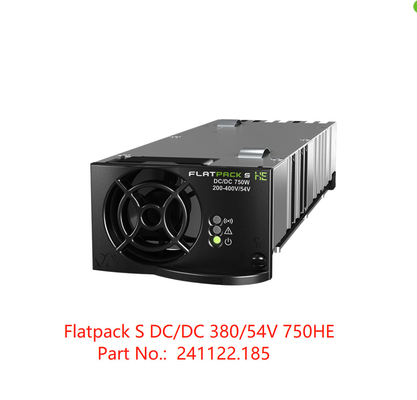

Acuerdo del convertidor de Eltek Flatpack S DC/DC 380/54V 750HE ÉL convertidor para el telecoom pequeño-medio 241122,185
Acuerdo del convertidor de Eltek Flatpack S DC/DC 380/54V 750HE ÉL convertidor para los usos pequeños-medios de las telecomunicaciones (número de parte 241122,185)
El convertidor de Flatpack S DC/DC incorpora especificaciones de las telecomunicaciones, eficacia alta, la protección del anillo o en salida y el poder más elevado en un pequeño, caja profunda de 217 milímetros. Sus ayudas de la eficacia alta en la eficacia total de una alimentación remota de la corriente continua y por lo tanto también del caso del negocio para
selección de tal solución para los sitios remotos que accionan. Sus pequeñas dimensiones hacen perfecto para la integración en los estantes del servidor personalizado.
Características dominantes:
CARACTERÍSTICAS DOMINANTES
• PEQUEÑO
• CORTOCIRCUITO
• DENSIDAD DE PODER – 19,5 W/INCH3
• EFICACIA ALTA
• PROTECCIÓN DEL ANILLO O EN SALIDA
• ENCHUFABLE CALIENTE
• EL CERRAR DEL VOLTAJE Y DEL PODER
USOS
TELECOMUNICACIONES - FIJAS
• Convertidor remoto del extremo para DSLAM
TELECOMUNICACIONES – MÓVILES/RADIO
• Sistemas distribuidos de la antena
• Suplemento de la gama para las cabezas de radio remotas
CENTROS DE DATOS
• Conversión de poder anticipada de /in-rack
Parámetros:
|
Convertidor de Flatpack S DC/DC
|
| MODELO |
FLATPACK S DCDC 380/54 750 |
| Número de parte |
241122,185 |
| DATOS ENTRADOS |
| Voltaje (nominal) |
300 - 400 VDC |
| Voltaje (rango de operación) |
200 - 400 VDC |
| Actual (máximo) |
2,9 ADC |
| Protección |
Fusible en cierre insensible invertido positivo y negativo de la polaridad sobre 410 VDC |
| DATOS HECHOS SALIR |
| Voltaje (fijo) |
54 VDC |
| Entrada nominal del poder (máximo) @ |
750 W |
| Poder (máximo) @ 200 VDC de entrada |
500 W |
| (Máximo) @ entrada nominal actual |
A 13,8 (@VOUT < 54="" VDC="">
|
| Soporte el tiempo, máximo de potencia de salida |
>10ms; voltaje de salida > 41 VDC |
| Distribución actual (carga de 10 - del 100%) |
el ±5% de la carga máxima de la corriente de 10 a 100% |
| Regulación de voltaje estática (carga de 10 - del 100%) |
el ±0.5% |
| Regulación de voltaje dinámica |
el ±5.0% para la variación de la carga 10-90% o 90-10%, tiempo de regla < 50ms="">
|
| Ondulación |
< 150="" mVPP="">
|
| Protección |
FET del anillo o |
| |
Prueba del cortocircuito |
| |
Protección da alta temperatura |
| |
Sobre cierre del voltaje |
| OTRAS ESPECIFICACIONES |
| Eficacia |
> el 96% |
| Aislamiento |
4,2 kVDC - entrada a hacer salir
2,25 kVDC - entrada para conectar a tierra 710 VDC - salida a conectar a tierra
|
| Alarmas: LED rojo |
Voltaje de entrada bajo y alto, cierre de la temperatura del cielo y tierra, fracaso del rectificador,
Cierre de la sobretensión en la salida, fracaso cuando la fan para, alarma baja del voltaje de salida, fracaso de la fan del autobús de la PODER
|
| Advertencias: LED amarillo |
El convertidor en poder reduce la capacidad normal del modo, límite actual remoto de salida activado, voltaje entrado fuera de la gama, destellando en la sobretensión, pérdida de comunicación de la PODER con el regulador |
| Operación normal: LED verde |
| Retransmisión de la alarma (NO - se abre cuando desenergizado) |
Se abre encendido alarma1) y voltaje de entrada que falta. |
| MTBF (problema de Telcordia SR-332 yo método III (a)) |
>350 000 (@ Tambient: °C) 25 |
|
Temperatura de funcionamiento (5-95% ronquido el derecho n.cond.)
De potencia de salida máximo reduce la capacidad normal sobre temporeros/a
|
-40 a + 85°C [- 40 a +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F]
|
| Temperatura de almacenamiento |
-40 a +85°C (- 40 a +185°F), humedad derecho de 0 - del 99% sin condensación |
| Dimensión []/peso de WxHxD |
72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g="">
|
| ESTÁNDARES DE DISEÑO |
| Seguridad eléctrica |
60950-1:2011 de la UL, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC |
EN 300 de la ETSI 386 v1.6.1, FCC CFR 15:2013 de 47 porciones
61000-6-1:2007 DEL EN, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010
|
| Ambiente |
EN 300 019 de la ETSI: 2-1 (clase 1,2), 2-2 (clase 2,3) y 2-3 (clase 3,2)
RoHS (2011/65/EU) y WEEE (2002/96/EC) obediente
|
|
1) para las alarmas del fracaso del cierre y de la fan de la temperatura del cielo y tierra la retransmisión abrirá por lo menos 5s antes de que el módulo cerrara
2) incluyendo la manija la profundidad es 234m m [9,21"] y la altura 42m m [1,65”]
|
