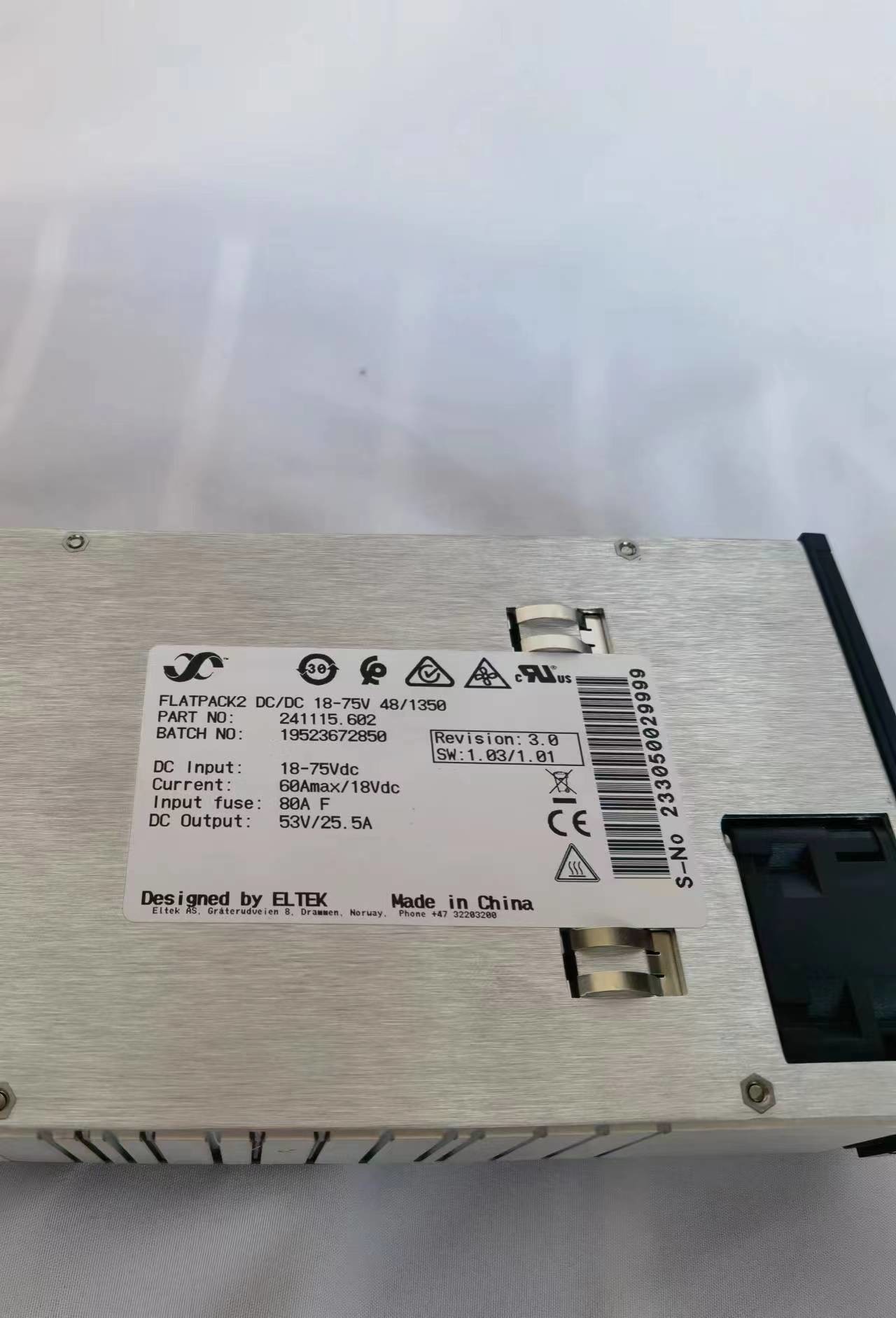

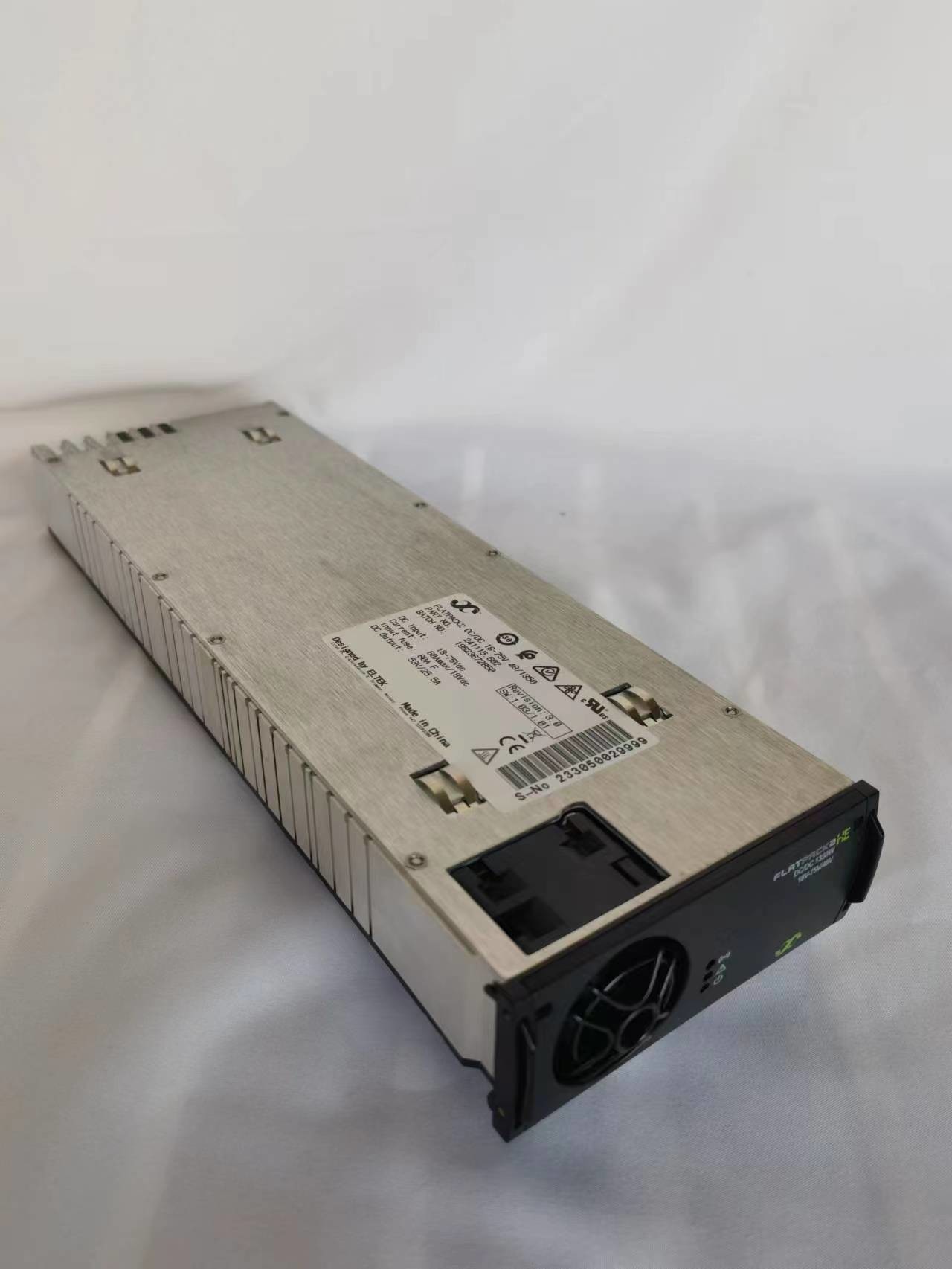

Eltek Flatpack2 DC/DC 18-75V 24V 48V 1350W (Número de pieza: 241115.600 241115.602)

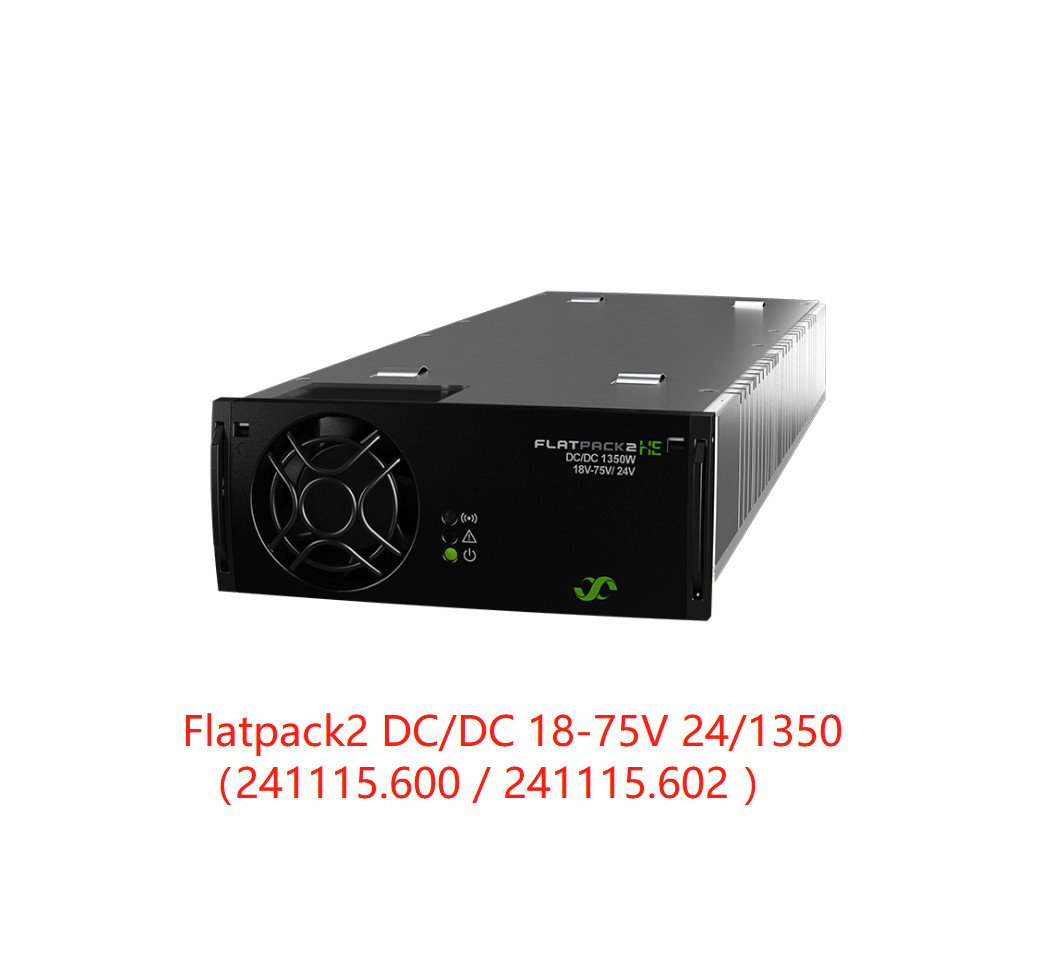

Flatpack2 DC/DC 18-75V 24/1350
Los convertidores Flatpack2 DC/DC añaden nueva flexibilidad a los sistemas de alimentación Flatpack2. Se pueden proporcionar salidas secundarias de 24 Vcc o 48 Vcc desde la batería de voltaje principal. También se pueden abordar aplicaciones que requieran aislamiento galvánico entre las cargas.
Convertidores DC/DC de entrada amplia
El bus CAN aislado galvánicamente se puede conectar al sistema de control de un sistema de alimentación Eltek suministrador, lo que permite la monitorización y el control de los convertidores DC/DC sin añadir un controlador separado.
Características principales
l Amplio rango de entrada
l Protección OR-ing en la salida
l Modo Boost
l Pulso de disparo rápido
l Alta eficienciaTeclado de voltajePerfectamente integrado en el sistema de control
Parámetros:
|
| Modelo 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Número de pieza 241115.600 241115.602 |
| DATOS DE ENTRADA |
| Rango de voltaje 20 - 75 V CC (apagado < 16.5V CC) |
| Corriente (máxima) 70 A CC (85 ADC durante el boost) |
| Protección Fusible y protección contra polaridad invertida |
| DATOS DE SALIDA |
| Voltaje (predeterminado) 26 V CC 53 VCC |
| Voltaje (rango ajustable) 24 - 28 V CC 48 - 58.5 VCC |
| Potencia (máxima) @ VIN > 26 VCC / VIN = 18 VCC 1350 W / 910 W Boost de potencia 15s / 10min de recuperación (V IN > 25VCC) 2000W |
|
Corriente (máxima) 56 A 28 A
Boost de corriente 15s / 10min de recuperación (V IN > 25VCC) 84 A 42 A
|
| Regulación de voltaje estática (carga 0 - 100%) ±1% ±0.5% |
| Regulación de voltaje dinámica ±5.0% para una variación de carga del 10-90% o 90-10%, tiempo de regulación < 30ms |
| Rizado, ancho de banda de 20MHz < 200 mV pp |
| Protección A prueba de cortocircuitos, diodo OR -ing, protección contra altas temperaturas, limitación de corriente de irrupción de conexión en caliente, apagado por sobretensión |
| OTRAS ESPECIFICACIONES |
| Eficiencia Hasta 91.7 % Hasta 93.8 % |
|
Aislamiento 1.2 kVCC - entrada al chasis 1.9 kVCC - CAN al chasis
1.9 kVCC - entrada a salida 1.9 kVCC - CAN a entrada
1.0 kVCC - salida al chasis 1.9 kVCC - CAN a salida
|
| Alarmas: LED rojo 'encendido' Apagado por bajo y alto voltaje de entrada, Apagado por alta y baja temperatura, Fallo del convertidor, Apagado por sobretensión en la salida, Fallo del ventilador, Alarma de bajo voltaje de salida |
|
Advertencias: LED amarillo 'encendido' Convertidor en modo de reducción de potencia, Límite de corriente de salida remoto activado, Voltaje de entrada fuera de
rango, parpadeando por sobretensión, Pérdida de comunicación CAN con el controlador
|
| Normal (módulo en funcionamiento): LED verde 'encendido' |
| MTBF (Telcordia SR-332 Método I, edición III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Temperatura de funcionamiento -40 a +75°C ( -40 a +185°F), humedad 5 - 95% RH sin condensación |
| Reducción de temperatura por encima de 55 °C (131°F) 1350W a 1250W @ 65°C (149°F) y 800W @ 75°C (167°F) |
| Temperatura de almacenamiento -40 a +85°C ( -40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones[AnxAlxPr] / Peso 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| NORMAS DE DISEÑO |
| Seguridad eléctrica UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Medio ambiente ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) & 2-3 (Clase 3.2) Cumplimiento con RoHS (2011/ 65/ EU) y WEEE (2002/96/ EC) |
|
