Sistema Rectificador Solar Híbrido 36KW 48Vdc Capacidad Solar 12.8Kw Módulo Rectificador FP2 48/3000HE Solar ( 241119.650 ) FP2 48/3200HE

Este gabinete de energía híbrido para telecomunicaciones para exteriores integra un núcleo de energía modular de 48V CC con carga solar

en un solo gabinete exterior preensamblado de fábrica y con aire acondicionado. Basado en la probada plataforma Flatpack2 (FP2),

 el sistema combina hasta 12 ranuras de rectificador y 4 ranuras de cargador solar para entregar36kW de rectificación alimentada por CA más 12.8kW de entrada fotovoltaica en una sola disposición de rack de 19".

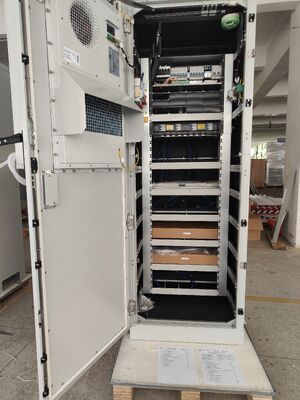

El gabinete se entrega con 5× módulos rectificadores Flatpack2 48/3000 HE (15kW instalados) y 2× módulos cargadores solares Flatpack2 48/3200 HE (6.4kW instalados), listos para expansión de intercambio en caliente hasta la capacidad total de 36kW + 12.8kW. El flujo de energía es gestionado por un Smartpack2 Touch + Smartpack2 Basic + monitor de E/S Tipo 2 con capacidad de monitoreo remoto.

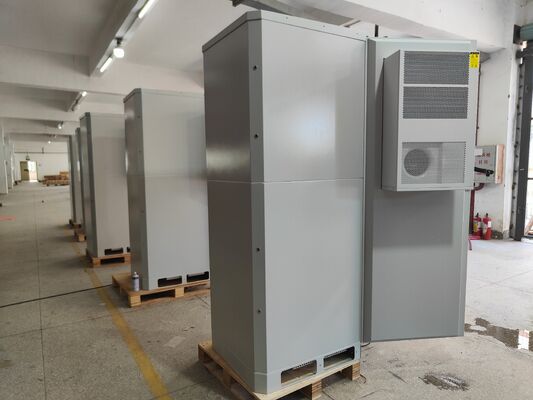

Construido para entornos exteriores hostiles, el gabinete Tipo 3 (2,000A x 700W x 1,050D mm incl. zócalo) es enfriado por un aire acondicionado de 48V CC integrado, por lo que el sistema sigue funcionando incluso durante cortes de red. Las capas de seguridad incluyen un interruptor de red C80A/4P, protección contra sobretensiones de CA Tipo C 3+NPE 275V (20/40kA), un panel de conexión PV de 2U con SPD de CC, 6× interruptores de batería de 100A y desconexión de bajo voltaje dedicada LVBD (600A) / LVLD (300A) para protección de batería y carga.

Características principales:

• Energía de sitio exterior todo en uno: rectificador + cargador solar + controlador + distribución + estantes de baterías de Li-ion en un gabinete Tipo 3 de 2m
• Diseño híbrido real: entrada de red (trifásica 400V+N+PE) y fotovoltaica gestionadas en un solo núcleo de energía
• Módulos Flatpack2 HE modulares e intercambiables en caliente: hasta 12× rectificadores de 3kW (36kW) + hasta 4× cargadores solares de 3.2kW (12.8kW)
• Suite de monitoreo Smartpack2: gestión de baterías, control LVD, alarmas, compensación de temperatura a través de sensor de temperatura de batería de 3m
• Protección completa: SPD de CA, SPD de CC, interruptores de batería (6× 100A), LVBD 600A / LVLD 300A, alarma de puerta y detector de humo
• 100% probado en fábrica (pruebas visuales, de aislamiento, de arranque, de calibración, funcionales del controlador y de alarma)
• Garantía de calidad de 12 meses

 Alcance de la aplicación

• Estaciones base de telecomunicaciones exteriores (BTS/NodeB/eNodeB) — sitios macro, micro y distribuidos
• Empresas de torres de telecomunicaciones y operadores de sitios que implementan sitios de energía híbrida de red + solar
• Sitios de comunicación rurales, desérticos y remotos donde el suministro de red es inestable
• Sitios de telecomunicaciones asistidos por energía solar que reducen el consumo de energía de red y de generadores diésel
• Energía de CC para sistemas de comunicación transportables o contenerizados
• Cargas generales de 48V CC: equipos de transmisión, enlaces de microondas, backhaul de celdas pequeñas, sistemas de monitoreo
